Хоризонтално скучно спрямо вертикално скучно

Скучна машина се използва специално в производствения блок за оформяне и разширяване на дупките в различни материали. Тези инструменти са известни с това, че правят точни и прецизни дупки в дърво, метал и пластмаса и те са полезни, когато е рисковано да се използва машина за сондиране на дълбоки дупки.

Този блог ще предостави подробен преглед на хоризонталното скучно спрямо вертикално скучно. Нека да проучим как хоризонталните скучни машини се различават от вертикалните скучни машини по отношение на дизайна, функционалността, възможностите и практическите приложения. Също така обсъдихме достойнствата и недостатъците на всеки тип и обяснихме кой е най -добрият избор за прецизно рязане. Това ще ви помогне да вземете по -информирани решения относно правилната машина, в която да инвестирате.

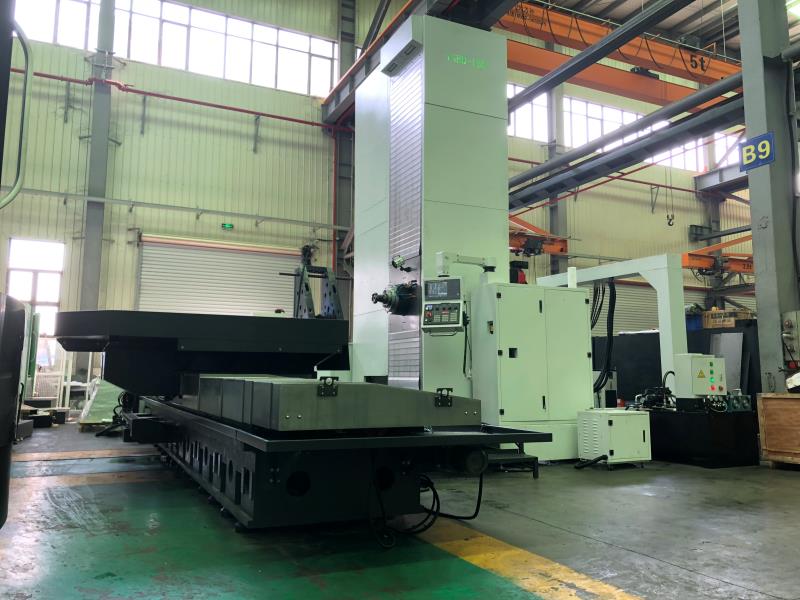

Хоризонтална скучна машина

Както подсказва името,хоризонтални скучни машиниИмайте хоризонтално ориентиран шпиндел, който е проектиран да се движи по четири оси: X, Y, Z и A. За да използва тази машина, потребителят трябва здраво да постави детайла на масата и след това да премести вретеното в множество посоки, за да пробие дупки, да създава слотове или мелни повърхности в желаните места.

Плюсове и минуси на хоризонтална скучна машина

Плюсове

● Изпълнява широк спектър от скучни задачи.

● Осигурява по -добър повърхностен завършек.

● Работи по множество оси за подобрена гъвкавост.

● Подобрена точност и прецизност.

● Подходящ за работа с дълги и големи части.

● Предлага адаптивни опции за инструменти.

Минуси

● Предлага се с по -скъп първоначален инвестиция.

● Има сложни процедури за настройка и експлоатация.

Вертикална скучна машина

Вертикална скучна машина, от друга страна, има вертикално ориентиран шпиндел, който се движи по оста Z. В този случай детайлът се поставя на въртяща се маса, тъй като вретено и режещи инструменти вършат своите работни места за рязане и скучно, докато остават неподвижни. Също така наречени вертикални стругове на кулата, вертикалните скучни инструменти могат да работят с тежки и големи детайли, като се обърнат, насочват се и ги завъртат.

Плюсове и минуси на вертикална скучна машина

Плюсове

● Работи безпроблемно за завой с голям диаметър.

● Специализира се в дейностите с лице, резба и обръщане.

● По -лесно за поддържане.

● Космически и компактен отпечатък.

● Изисква по -ниски набори от умения от операторите.

● По -достъпни и по -ниски първоначални инвестиции.

Минуси

● Ограничени възможности за работа поради нисък обхват на движение.

● Въпреки че първоначалната инвестиция е ниска, може да се нуждаете от допълнителни машини за постигане на други операции.

Хоризонтално скучно спрямо вертикално скучно: ключови разлики

Сега, когато сме наясно с разликите в дизайна и ориентацията между двата типа скучни машини, нека разберем други точки на разликата между тях въз основа на следните параметри.

Тегло и размер на детайла

Теглото и размерът на детайла имат значение най -много, за да помогнат на производствения екип да реши коя скучна машина би била по -подходяща за изпълнение на задача. Хоризонталните инструменти могат да работят с детайли с различни тежести и размери. Тези машини са в състояние да приспособяват дълги и тежки детайли, благодарение на тяхното многоизмерно движение на ос (около X, Y, Z и A) и големи маси.

Като има предвид, че стругът на вертикално завъртане може да се справи с големи и тежко дежурни детайли, които потребителите могат да се окажат трудни за управление с хоризонтални мелници на CNC. Тези машини се въртят около z-оста и са в състояние да поддържат значителна тежест.

Настройка и работа

За да определите най -добре вида на скучната машина, която се нуждаете за изпълнение на конкретни задачи, трябва да знаете техните различия въз основа на настройка и операции. Знаейки, че това също ще помогне на потребителите да оценят нивата на уменията си на оператора, сложността на проекта и времевата линия на производството.

Хоризонталните скучни мелници се предлагат с по -сложна настройка и работа, тъй като те включват въртене около множество оси за движение. Следователно операторите трябва да са квалифицирани и правилно обучени, за да гарантират, че машината е правилно приведена в съответствие с детайла. Те също трябва да имат необходимия опит, за да програмират инструмента за извършване на различни операции.

От друга страна, вертикалните скучни инструменти имат опростена настройка и работа, тъй като потребителите просто трябва да монтират детайла върху въртящата се маса. Шпинделът, който остава неподвижен, върши своята работа, докато я държите здраво. Операторите отново трябва да бъдат квалифицирани в създаването на подходяща ориентация на детайла.

Професионалност на обработка

Операторите трябва да са сигурни, че машината, която са избрали, е подходяща за видовете скучни работни места, необходими в техния конкретен проект или индустрия. От съществено значение е да се разберат възможностите за обработка на двата скучни инструмента, за да се вземат информирани решения за подобряване на ефективността на работната работа.

Хоризонталните инструменти са известни със своята гъвкавост при обработка на задачи за обработка, тъй като работят около четириизмерни оси. Следователно, те могат да изпълняват по -широк спектър от задачи, като фрезоване, пробиване, скучно и потупване.

Напротив, вертикалните стругове за завъртане се специализират в конкретни операции като лице, обръщане и резба. Те имат ограничен обхват на движение, защото работят само по вертикалната ос. Те обаче могат ефективно да се справят с детайлите с значителни тежести.

Ефективност и изход

Машината става безполезна, ако не получите очакваната продукция и ефективност. Така че, нека разберем различните нива на производителност, предлагани от хоризонтално скучно спрямо вертикално скучно.

Хоризонталната скучна машина осигурява висока ефективност, всичко благодарение на по -високите си диапазони на движение и отличната оперативна гъвкавост. Тези инструменти могат да изпълняват няколко задачи за обработка, фрезоване и скучно, без да изискват оператора да пренасочва детайла непрекъснато. Следователно, той минимизира времето за настройка и увеличава максимално резултатите.

Вертикалните фрезови машини са високоефективни за извършване на специфични операции, като боравене с големи и тежки детайли. Поради тяхната вертикална ориентация, тежкотоварна природа и по-малък отпечатък, операторите не трябва да се притесняват от детайла, причиняващ повреда на частите на машината. Освен това вертикалните позволяват на потребителите да регулират диаметъра на таблицата, за да се погрижат за своите изисквания на проекта и размера на детайла. Въпреки това, вертикалните инструменти за смилане имат ограничен обхват на движение, което ги прави по -малко универсални в сравнение с хоризонталните.

Автоматизация и усъвършенствани технологии

Днешните скучни машини включват съвременни технологии и инструменти за автоматизация, за да подобрят ефективността и точността. Функции като компютърно числени системи за управление, адаптивно управление, високоскоростна обработка, сондиране на инструменти и измервателни решения и способности за инструменти на живо.

Както хоризонталните, така и вертикалните инструменти за скучно са оборудвани с автоматизация и интелигентни технологични характеристики, като системи от ЦНС и автоматизирани зарядни устройства за инструменти. Тези характеристики са предназначени да подобрят оперативната ефективност и производителността, като същевременно свеждат до минимум необходимостта от човешка намеса. Тези усъвършенствани функции също дават последователно висококачествени резултати.

Разходи и инвестиции

Освен че обмисля ефективността и пропускателната способност, инвеститорите трябва да вземат предвид и разходите, свързани с тази машина. Разходите не включват не само първоначалните разходи за закупуване или наемане на машините, но и тяхната поддръжка, експлоатация, инструменти и ремонт на разходите през следващите дни. Така че, време е да претегляте тези разходи спрямо продукцията, която генерирате, за да изчислите възвръщаемостта на инвестициите и рентабилността зад тази жизненоважна инвестиция.

Хоризонталните скучни устройства обикновено са по -скъпи от вертикалните машини поради тяхната гъвкавост и сложни системи. Можете обаче да генерирате по -добра възвръщаемост на инвестициите, като се има предвид по -високите нива на изхода, които предоставят, и множеството операции, които можете да извършите с тях. Така че, това е рентабилно в дългосрочен план, тъй като намалява необходимостта от инвестиране в множество машини, като по този начин се оптимизира и оптимизира производствените задачи.

От друга страна, вертикалните устройства за фрезоване са по -достъпни, но поради тяхното специализирано използване и ограничени практически приложения може да се наложи да инвестирате в множество инструменти за извършване на други операции в производствения процес. Ако обаче голяма част от производствените ви операции включва тежки детайли, инвестирането във вертикално скучно устройство би било полезно.

Ето таблица, обобщаваща ключовите разлики между хоризонталната скучна спрямо вертикална скучна.

Хоризонтално скучно спрямо вертикално скучно: съображения за производителност

Ще генерирате разнообразни производствени резултати и ефективност с всеки тип скучна машина.

Хоризонтална скучна машина

● Те предлагат по -бързи скорости на рязане и по -бърза обработка на по -големи части.

● Те осигуряват по -ефективна евакуация на чипове, за да се осигурят по -чисти облицовки.

● Те предлагат по -висока стабилност за дълбоки или дълги отвори.

Вертикална скучна машина

● Те са по -лесни за достъп, особено докато работите със сложни геометрии.

● Когато подовото пространство е ограничено, вертикалните мелещи устройства са по-ефективни и спестяващи място.

● Те са по -лесни за настройка и имат ясни функции, като по този начин спестяват време.

Хоризонтално скучно спрямо вертикално скучно: Практически приложения

Въпреки че определенията са налице, понятията може да бъдат по -лесни за разбиране, ако обсъдим практическите случаи на използване на тези скучни машини. Това ще помогне да се разберат разликите между хоризонталното скучно спрямо вертикалното скучно.

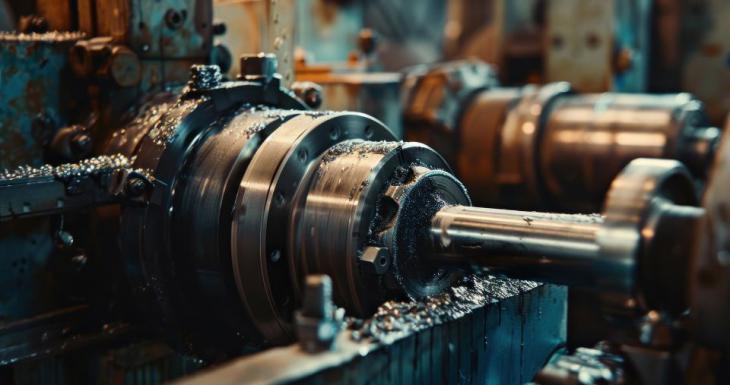

Приложения на хоризонтални скучни машини

Хоризонталните скучни инструменти са подходящи за пробиване, фрезоване или подслушване на големи детайли, които изискват сложни фиксиращи или обработващи операции. Тези инструменти обикновено се използват при производството на частите на автомобилите и самолетите и следователно са по -често срещани в автомобилната, аерокосмическата и тежката машина. В аерокосмическия и автомобилния сектор тези инструменти са необходими за намиране на дупки в цилиндрови глави и блокове на двигателя. Те също се използват за обработване на структурни части на самолета и създаване на прецизни диаметри на отвора. В тези индустрии високата точност и прецизността са от решаващо значение.

Приложения на вертикални скучни машини

Вертикалните скучни инструменти са идеални за работа с големи диаметър и тежки парчета, които се нуждаят от тежки операции, завъртане и резба. Тези инструменти са подходящи за използване в сектори като производство на електроенергия, корабостроене и производство на тежко оборудване, където традиционните инструменти за завъртане или хоризонтални сондажни машини не са ефективни. Вертикалните пробивни инструменти могат да се използват и в автомобилния и аерокосмическия сектор за справяне с тежкотоварни компоненти, големи зъбни колела и огромни работници. Поради високата си точност, вертикалните скучни инструменти могат да постигнат прецизни размери и машинни компоненти за помпи и клапани.

Кое е най -доброто за прецизна обработка?

И двете устройства имат своите уникални силни страни, когато става въпрос за високо прецизна обработка. Устройствата за вертикално смилане са по -ефективни за постигане на висока точност със сложни и сложни геометрии. От друга страна, хоризонталните са предпочитани за тяхната висока мощност и скорост, особено за тежкотоварни операции и дълбоки кадри.

Хоризонталните скучни машини са подходящи за:

● Подобрена ефикасност и скорост за тежкотоварни приложения

● Повишена производителност и дълголетие на оборудване

● Правене на по -тежки и по -дълбоки слотове и канали.

Ако вашият производствен блок изисква да управлявате дълги и стройни детайли, хоризонталните инструменти на ЦПУ биха били идеални за многостранна обработка. Това е така, защото тези устройства имат по-високи способности за управление на чипове и предлагат по-голяма гъвкавост по време на производството на голям обем.

Предпочитат се вертикални скучни машини за:

● Висока точност и точност за проекти, изискващи строги допустими отклонения

● Постигане на по -висока маневреност за сложни модели

● Работа с по -прости дизайни за подобряване на ефективността на операцията и поддръжката.

Накратко, вертикалните скучни устройства са предпочитани повече за прецизни приложения за обработка и при работа с части с голям диаметър. Това е така, защото те могат да постигнат повече прецизност, стабилност и точност дори докато работят със сложни и детайлни дизайни.

Освен това вертикалните инструменти също са идеални за единици с ограничено пространство, тъй като те се предлагат с по -къси отпечатъци. Като има предвид, че хоризонталноCNC -скучни машини Нуждаете се от повече пространство, за да придобиете гъвкавост в различните проекти. Въпреки това, зависи от вашите уникални изисквания на проекта и вида на фрезоването, пробиването или завъртане на работни места, които трябва да изпълнявате.

Резюме

Ключовото разграничение между двете скучни устройства се основава на ориентацията на устройството, размера и теглото на детайла, първичните приложения, настройката и работата, автоматизацията и технологията, гъвкавостта, капацитета на обработката и разходите и инвестициите. Например, по отношение на ориентацията, хоризонталните машини продължават да се въртят, докато детайлът остава неподвижен. Ориентацията обаче се променя с вертикална скучна мелница, където инструментът продължава да се върти вертикално около z-оста, а детайлът продължава да се върти върху хоризонтална маса. Докато хоризонталните инструменти са чудесни за извършване на множество дейности и осигуряване на по-висока възвръщаемост на инвестициите, вертикалните инструменти са предпочитани за дейности с тежки работни места и предимства за спестяване на пространство.

Надяваме се тази статия да ви помогне да направите правилния избор за вашите специфични производствени нужди и тип бизнес. Вашето решение трябва да бъде повлияно от изискванията на вашия проект и дългосрочните производствени цели. Помислете за изброените по -горе разграничения, за да направите най -добрия избор за оптимизиране на производствените операции и повишаването на ефективността.
