Случвало ли ви се е да гледате карбидна пластина и да се чудите какво означават тези букви и цифри? Разбирането как да се идентифицират индексируемите вложки е от съществено значение за всеки машинист и CNC оператор.
Всяка вложка следва стандартна система за кодиране по ISO, която разкрива нейната форма, релефен ъгъл, толеранс, степен и покритие. След като разберете как да тълкувате тези обозначения, изборът на правилната пластина за струговане, фрезоване или пробиване става бърз и прецизен.
Това ръководство ще ви помогне да декодирате маркировките на вложките стъпка по стъпка, така че да можете да подобрите точността на обработка, да удължите живота на инструмента и да намалите производствените разходи. Нека опростим идентификацията на вложките и направим избора на инструменти по-лесен от всякога!
Какво представляват индексируемите вложки?
Индексируеми вложкипредлагат прецизност, ефикасност и{0}}ценова ефективност, което ги прави крайъгълен камък на съвременните машинни операции. Сменяемите вложки са сменяеми режещи върхове, използвани в CNC инструменти за струговане, фрезоване и пробиване. Вместо да заточват отново солиден инструмент, машинистите могат просто да завъртят или сменят вложката, когато режещият ръб се износи -, спестявайки време и разходи.
Тези вложки обикновено са изработени от карбид, керамика, CBN или PCD и са закрепени към държач за инструменти с помощта на винтове или скоби. Всяка вложка разполага с множество режещи ръбове, позволяващи ефективно повторно използване и постоянна производителност.
В сравнение с твърди челни фрези или свредла, сменяемите пластини осигуряват отлична гъвкавост. Те могат да обработват широка гама материали - от стомана и чугун до неръждаема стомана и алуминий - само чрез размяна на типове или степени на вложки.
Разбиране на идентификационните кодове за вмъкване на ISO
Всяка индексируема вложка е маркирана с уникален код, който следва стандарта ISO 1832, който определя нейната геометрия, размер и характеристики. На пръв поглед тези кодове - като CNMG120408 - може да изглеждат объркващи, но след като ги разберете, те се превръщат в мощен инструмент-ръководство за избор.
Нека разбием примера CNMG120408:
C – Вмъкване на форма (C=80 степен диамант форма)
N – Ъгъл на релефа (N=0 градуса релеф)
M – Клас на толерантност (M=средна точност)
G – Тип на стружкочупача и стил на затягане
12 – Размер на пластината (дължина на режещия ръб в mm × 1/10)
04 – Дебелина на вложката (в mm × 1/10)
08 – Радиус на носа (в mm × 1/100)
Този формат на кодиране помага на машинистите бързо да идентифицират правилната пластина за тяхното приложение - независимо дали е струговане, фрезоване или пробиване.
Вмъкване на форми и техните приложения
Формата на сменяемата пластина е един от най-важните фактори при определяне на нейната ефективност на рязане. Всяка форма осигурява различен баланс на здравина, достъпност и покритие на повърхността -, което прави избора на правилната за вашите нужди от обработка от съществено значение.
Ето най-често срещаните форми на вложки и техните типични приложения:
| Форма | Код | Ъглов ъгъл | Типична употреба |
| C | 80 градусов диамант | Силен, универсален | Общо струговане и облицоване |
| D | 55 градусов диамант | Остър, прецизен | Довършителни работи и профилиране |
| T | 60 градусов триъгълник | Три режещи ръба | Леко до средно рязане |
| S | Квадрат 90 градуса | Много силен ръб | Тежка груба обработка и прекъснати срезове |
| R | Кръгъл | Гладко рязане | Копиране на струговане и контуриране |
W (80 градусов триъгълник) вложки комбинират здравина и достъпност, което ги прави добра алтернатива на вложките от тип C-.
V (35 градусов диамант) вложки осигуряват отличен обсег за тесни профили, но са по-малко издръжливи при голямо натоварване.
Като цяло по-силните форми (като S или C) са идеални за груба обработка, докато по-острите форми (като D или V) са по-подходящи за довършителна обработка. Изборът на правилната форма на вложката помага за поддържане на стабилност, намаляване на вибрациите и подобряване на качеството на повърхността.
Релефни ъгли и обозначения на хлабините
Релефният ъгъл -, известен също като свободен ъгъл -, определя колко пространство съществува между страната на вложката и детайла. Той играе решаваща роля за потока на чипа, разсейването на топлината и покритието на повърхността. Изборът на правилния релефен ъгъл осигурява по-плавно рязане и предотвратява протриване или повреда на инструмента.
В системата за идентификация на вложките по ISO втората буква от кода представлява релефния ъгъл:
| Код | Релефен ъгъл | Описание | Типично приложение |
| N | 0 градуса | Без клирънс; най-здравият ръб | Инструменти за тежка груба обработка, отрицателен наклон |
| P | 11 градуса | Стандартен клирънс | Общо струговане и фрезоване |
| C | 7 степен | Лек просвет | Довършителни и полу{0}}довършителни работи |
| A | 3 степен | Малък просвет | Леко довършване, малки инструменти |
| B | 5 степен | Умерен просвет | Средни натоварвания при рязане |
По-малките ъгли (0 градуса –7 градуса) предлагат повече здравина на ръба и стабилност за твърди материали или прекъснати срезове.
По-големите ъгли (11 градуса или повече) намаляват силите на рязане и подобряват качеството на повърхността, идеални за меки материали като алуминий или месинг.
Разбирането на тези обозначения помага на машинистите да оптимизират производителността на рязане и да изберат правилната геометрия на вложката за всяка операция.
Допустими отклонения на вложките, затягане и чипчупачи
Правилният избор на толеранси на вложките, методи на затягане и типове чипчупачи е от съществено значение за прецизната обработка и постоянната производителност.
Вмъкване на допустими отклонения
ISO дефинира класове на толерантност, които показват точността на размерите и ъглите на вложката.
Общи класове: M (среден), G (общ), H (висок).
Вложките с по-висок толеранс се използват при довършителни операции, където строгият контрол на размерите е критичен.
Методи на затягане
Вложките се държат в държача на инструменти с помощта на винтове, скоби, клинове или горни ключалки.
Правилното затягане осигурява твърдост и намалява вибрациите, като предотвратява преждевременното износване.
За високо{0}}скоростна или тежка-обработка се предпочитат горни скоби или клиновидни скоби поради по-добра стабилност.
Стружкочупачи
Струхочупачите контролират образуването и евакуацията на стружките.
Типовете включват положителни, отрицателни и специализирани форми за различни материали и условия на рязане.
Правилният избор на стружколомач намалява топлината, предотвратява заплитането на стружките и подобрява покритието на повърхността.
Като разбират как си взаимодействат толерансът, затягането и типовете стружколомач, машинистите могат да увеличат максимално живота на инструмента, да поддържат точността на обработката и да оптимизират ефективността на рязане.
Поставете степени и покрития
Изборът на правилния клас на пластината и покритие е от ключово значение за постигане на оптимална производителност на рязане и живот на инструмента. Класовете показват състава на материала на вложката, докато покритията повишават устойчивостта на износване, устойчивостта на топлина и намаляват триенето.
Общи материали за вложки
Карбид – универсален, подходящ за повечето стомани и чугуни.
Кермет – Предлага отлична устойчивост на износване и фино покритие на повърхността.
Керамика – Висока твърдост, идеална за високо{0}}бързо довършване на закалени стомани.
CBN (кубичен борен нитрид) – Най-добър за закалени стомани и трудни{0}}за-рязане сплави.
PCD (Поликристален диамант) – Оптимален за не{0}}железни материали като алуминий, мед и композити.
Популярни покрития
TiN (титанов нитрид) – Намалява триенето, подобрява устойчивостта на износване.
TiAlN / AlTiN – Осигурява висока топлоустойчивост за суха или високо{0}}скоростна обработка.
Al2O3 (алуминий) – идеален за закалени стомани и абразивни материали.
Избирането на правилния клас и комбинация от покритие гарантира, че вложките работят ефективно при различни условия на рязане, от груба обработка до финална обработка, и в редица материали. Разбирането на тези фактори позволява на машинистите да увеличат максимално производителността, да намалят износването на инструмента и да подобрят покритието на повърхността.
Често срещани типове индексируеми вложки
Сменяемите пластини се категоризират въз основа на тяхното приложение: струговане, фрезоване или пробиване. Всеки тип има специфични кодове и характеристики, които да съответстват на държача на инструмента и задачата за обработка.

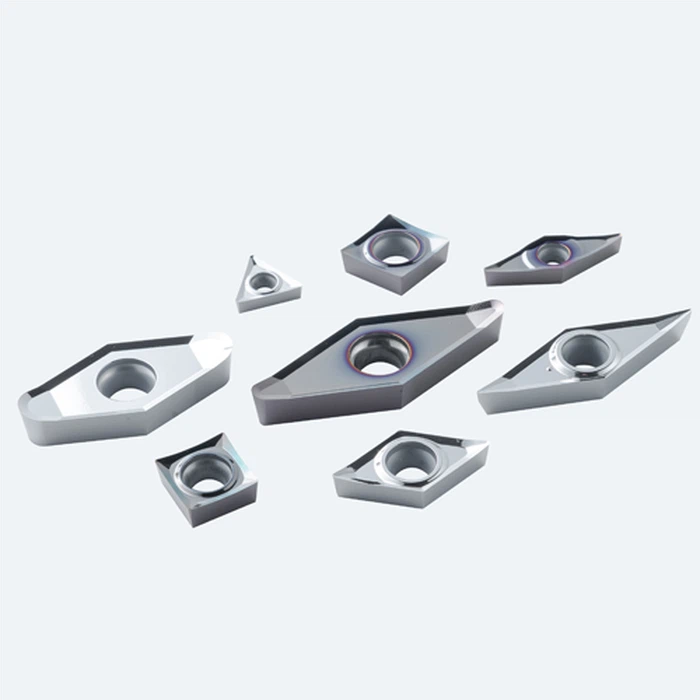

Стругови вложки
CNMG, DCMT, VBMT – Популярни вложки с форма на триъгълник или диамант-.
Използва се за общо струговане, облицовка и профилиране.
Разполага с множество режещи ръбове за завъртане и повторно използване.
Фрезови вложки
APKT, SNMG, SEKN – Квадратни, ромбични или триъгълни вложки.
Проектиран за челно фрезоване, челно фрезоване и шлицове.
Струхочупачи и покрития, оптимизирани за-специфично фрезоване на материала.
Вложки за пробиване
WCMX, SOMT, XOMX – Сменяеми накрайници за свредла за сменяеми тела на свредла.
Позволете прецизни размери на отворите и намалете времето за престой чрез смяна на износени вложки.
Идеален за приложения за пробиване на метал, чугун и алуминий.
Как да идентифицирате неизвестна вложка
Идентифицирането на неизвестна индексируема вложка може да изглежда предизвикателство, но систематичният подход го прави лесен. Ето ръководство-по-стъпка:
1. Разгледайте формата на вмъкване
Проверете контура: триъгълник, квадрат, диамант, кръг или триъгълник.
Обърнете внимание на ъгъла на ъгъла, който влияе върху силата и способността за рязане.
2. Проверете релефния ъгъл и толеранса
Наблюдавайте страната на вложката, за да определите ъгъла на свобода.
Измерете размерите, за да оцените класа на толерантност, ако не е маркиран.
3. Проверете маркировките и кодовете
Потърсете ISO или кодове на производителя в горната част.
Декодирайте буквите и цифрите, за да откриете формата, класа и вида на чипчупача.
4. Измерете размера и радиуса на носа
Използвайте дебеломер или измервателен уред, за да определите дебелината на вложката, дължината на режещия ръб и радиуса на ъгъла.
5. Кръстосана-препратка с каталози
Сравнете вашите измервания и код с каталози на производителя или онлайн диаграми.
Осигурете съвместимост с вашия държач за инструменти и планираната обработка.
Следването на тези стъпки позволява на машинистите бързо да идентифицират всяка вложка, да изберат правилното приложение и да поддържат ефективността на прецизната обработка.
Практически съвети за машинисти
Разбирането как да се идентифицират индексируемите вложки е само част от уравнението. Прилагането на най-добрите практики гарантира постоянна производителност, по-дълъг живот на инструмента и по-безопасни операции по обработка.
Избягвайте често срещаните грешки
Не приемайте формата на вложката или степента само по външен вид.
Винаги проверявайте ISO кодовете и размерите преди монтиране.
Правилно съхранение и етикетиране
Съхранявайте вложките в оригиналните им кутии или етикетирани тави.
Съхранявайте по тип, форма и клас, за да предотвратите объркване.
Редовно завъртайте или подменяйте вложките
Наблюдавайте ефективността на рязане и покритието на повърхността.
Завъртете вложките с много-ръбове или сменете бързо износените, за да поддържате прецизност.
Съпоставете вложките с държачите на инструменти
Уверете се, че системата за затягане и геометрията на вложката са съвместими.
Неправилното сдвояване може да причини вибрации, лошо покритие на повърхността или счупване на инструмента.
Като следват тези практически съвети, машинистите могат да увеличат максимално ефективността, да намалят времето на престой и да постигнат превъзходни резултати от обработката, докато извличат максимума от всяка пластина.
Заключение
Овладяването на това как да се идентифицират сменяеми пластини е от съществено значение за всеки CNC машинист, инженер по инструментална екипировка или професионалист в металообработването. Като разбирате формите на вложките, ISO кодовете, релефните ъгли, допуските, степени и покрития, можете уверено да изберете правилната вложка за операции по струговане, фрезоване и пробиване. Това знание не само подобрява производителността на рязане, но също така удължава живота на инструмента, намалява времето за престой и подобрява покритието на повърхността.
Независимо дали сте начинаещ или опитен машинист, следването на систематичен подход за идентификация на вложките гарантира прецизност, ефективност и спестяване на разходи във вашия работен процес на обработка.
