Ей там! Като доставчик на хоризонтални машини за ЦПУ, често ме питат за езиците на програмиране, използвани за тези лоши момчета. И така, реших, че ще ми отнеме няколко минути, за да го разбия.
Първо, нека поговорим за това какво е хоризонтална CNC машина. Това е тип машина за цифрово управление на компютъра (CNC), която има хоризонтално ориентирана шпиндела. Този дизайн позволява по -добра евакуация на чип и по -стабилно рязане, особено при работа с големи детайли. Хоризонталните машини за ЦПУ се използват обикновено в индустрии като производство на автомобилни, аерокосмически и тежки машини.
Сега, на езиците за програмиране. Има няколко езика за програмиране, използвани за хоризонтални CNC машини, но най-често срещаните са G-код и M-код.
G-код
G-кодът е като универсалния език на обработката на ЦПУ. Това е стандартизиран език за програмиране, който казва на CNC машината какво да прави, например къде да се движи, колко бързо се движи и какъв тип нарязване да се направи. Командите G-Code обикновено се записват в текстов файл и след това се зареждат в контролера на CNC машината.
Ето някои общи команди G-код, които може да видите:
- G00:Бързо позициониране. Тази команда казва на машината да се премести на конкретно място възможно най -бързо.
- G01:Линейна интерполация. Тази команда казва на машината да се движи по права линия от една точка в друга при определена скорост на подаване.
- G02/G03:Кръгова интерполация. Тези команди казват на машината да се движи в кръгов път или по посока на часовниковата стрелка (G02) или обратно на часовниковата стрелка (G03).
G-кодът е сравнително лесен за научаване, особено ако имате основно разбиране за геометрията и математиката. Налични са и много онлайн ресурси и уроци, които да ви помогнат да започнете.
M-код
M-Code е друг важен език за програмиране, използван в обработката на ЦПУ. Докато G-кодът се използва главно за контрол на движението, M-Code се използва за специфични за машината функции, като включване на охлаждащата течност, стартиране на шпиндела и променящи се инструменти.
Ето някои общи команди M-Code:
- M03/M04:Вретено, включено по посока на часовниковата стрелка/обратно на часовниковата стрелка. Тези команди стартират шпиндела, въртящ се или по посока на часовниковата стрелка (M03), или обратно на часовниковата стрелка (M04).
- M05:Спиране на шпиндела. Тази команда спира шпиндела да се върти.
- M08/M09:Охлаждаща течност Включване/изключване. Тези команди включват охлаждащата течност (M08) или изключване (M09).
Точно като G-Code, M-Code командите се записват в текстов файл и се зареждат в контролера на CNC машината.
Други езици за програмиране
Докато G-кодът и M-Code са най-широко използваните езици за програмиране за хоризонтални CNC машини, има и някои други езици и софтуерни инструменти, които може да срещнете:
- CAM софтуер:Компютърният софтуер за производство (CAM) се използва за автоматично генериране на програми G-Code и M-Code. CAM софтуерът ви позволява да проектирате част в програма за 3D моделиране и след това да генерирате пътеките с инструменти и кода за програмиране, необходими за обработката на частта на CNC машина. Някои популярни софтуерни пакети CAM включват MasterCam, Fusion 360 и Solidworks Cam.
- Език на Fanuc CNC:Fanuc е един от водещите производители на CNC контролери и те имат свой собствен език за програмиране. Езикът на Fanuc CNC е подобен на G-Code и M-Code, но има някои допълнителни функции и команди, специфични за контролерите на Fanuc.
- Siemens CNC език:Siemens е друг основен играч на пазара на CNC Controller и те също имат свой собствен език за програмиране. Siemens CNC езикът също е подобен на G-Code и M-Code, но има свой уникален синтаксис и команди.
Защо има значение?
Може би се чудите защо е важно да знаете за езиците на програмиране, използвани за хоризонтални машини за ЦПУ. Е, разбирането на тези езици може да ви помогне:
- Програмирайте собствените си части:Ако имате основно разбиране на G-Code и M-Code, можете да програмирате собствените си части на хоризонтална CNC машина. Това може да ви спести време и пари, особено ако имате малък бизнес или сте любител.
- Комуникирайте с вашия машинист:Ако работите с машинист, за да произвеждате части на хоризонтална CNC машина, разбирането на езиците за програмиране може да ви помогне да съобщите по -ефективно вашите изисквания. Ще можете да говорите същия език като вашия машинист и да гарантирате, че вашите части са произведени правилно.
- Отстраняване на проблеми:Ако срещнете проблем с вашата хоризонтална CNC машина, наличието на основно разбиране на езиците за програмиране може да ви помогне да отстраните проблема. Ще можете да прочетете съобщенията за грешки и да определите какво се обърква.
Нашите хоризонтални CNC машини
Като доставчик на хоризонтални CNC машини, ние предлагаме набор от висококачествени машини, които да отговарят на вашите нужди. Ето някои от нашите популярни модели:
- GMHD-1000 CNC Horizontal Milling Center: Тази машина е предназначена за приложения за фрезоване с тежко натоварване и разполага с голяма работна маса, висока скорост на шпиндела и мощни възможности за рязане.
- GMH-800 хоризонтална машина за тежка натоварване на CNC: Тази машина е идеална за обработка на големи и сложни части. Той има твърда структура, висока точност и усъвършенствана система за управление.

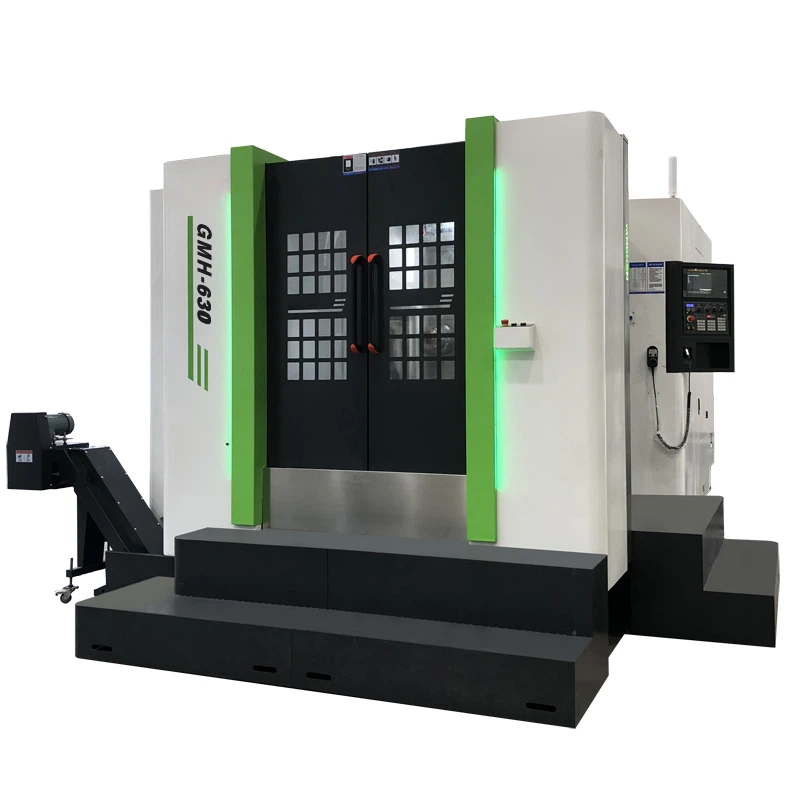

- CNC Milling Machine GMH-630 Хоризонтална машина: Тази машина е компактна и универсална опция за малки до средни части. Той предлага висока точност, надеждност и лекота на използване.
Нека се свържем
Ако се интересувате да научите повече за нашите хоризонтални машини за ЦПУ или имате въпроси относно езиците за програмиране, моля, не се колебайте да се свържете. Ще се радваме да ви помогнем да намерите подходящата машина за вашите нужди и да ви осигурим подкрепата и обучението, от което се нуждаете, за да започнете.
ЛИТЕРАТУРА
- „Наръчник за програмиране на ЦПУ“ от Марк Линфийлд
- „Овладяване на програмирането на ЦПУ“ от Марк Реха
- Онлайн ресурси и уроци от производители на CNC машини и уебсайтове на индустрията
